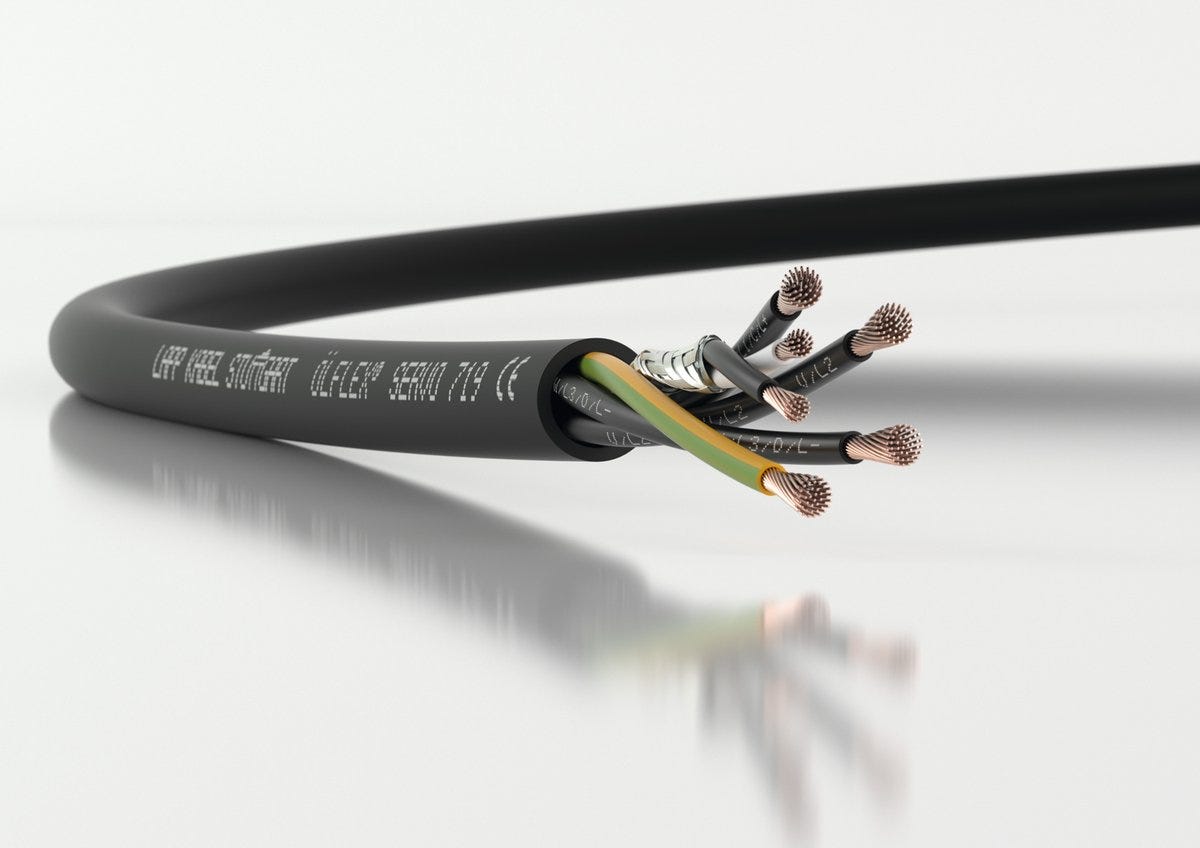

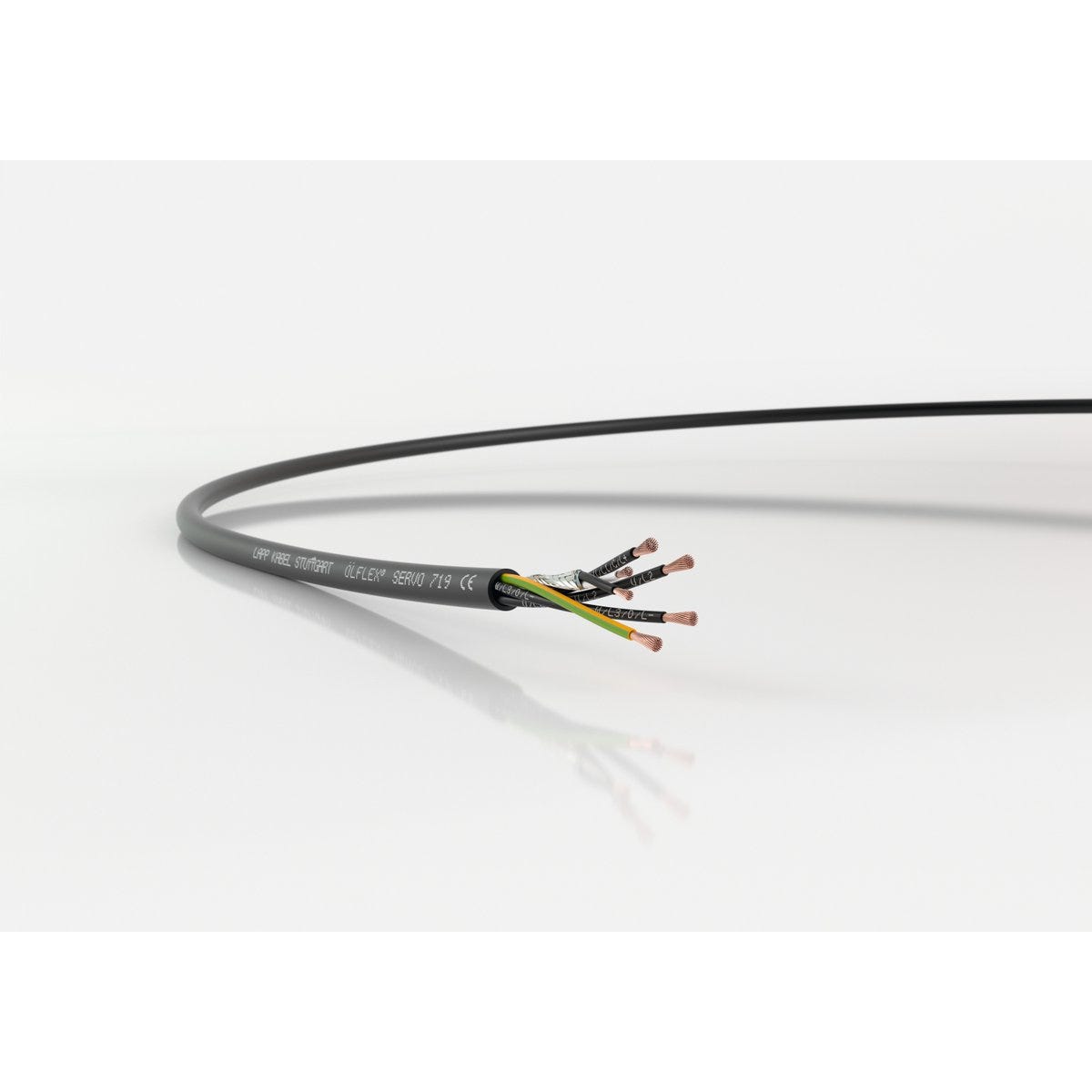

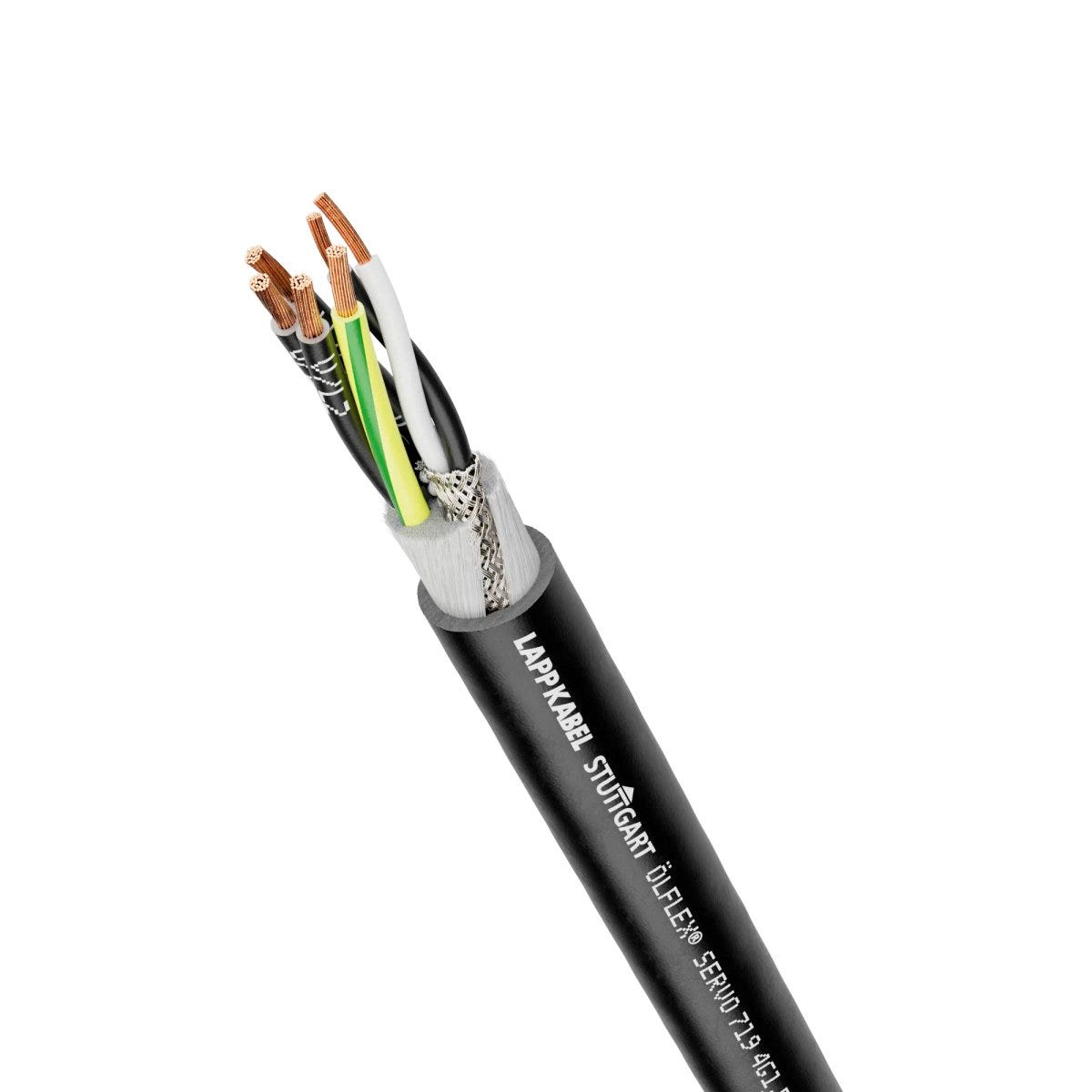

ÖLFLEX® SERVO 719 7G2,5+(2x0,75)
Cáp séc-vô; 7G2,5+(2x0,75); U0/U: 0,6/1 kV; PVC; Được UL công nhận; Linh hoạt
ÖLFLEX® SERVO 719 7G2,5+(2x0,75)
502.680₫
/
ÖLFLEX® SERVO 719 7G2,5+(2x0,75)
502.680₫
/
In stock (425)
Payment & Security
Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.
){kind=link}
Product characteristics
flame-retardant
oil resistant
uv-resistant.
outdoor area
Product Carbon Footprint
Certificate
CE marked
UR recognised US, cUR recognised US
Benefits
Compatible with servo drives from leading manufacturers
Low-capacitance core insulation for long transmission paths
UL certification according to technical data enables the product to be used on the North American market
Product with multiple certifications enables universal use and reduces the variety of parts, thus guaranteeing logistics savings
Operating voltage of 1,000 V according to UL, permitted for North America
Also available in versions with two shielded control core pairs, e.g. for brakes and temperature sensors
Lớp cách điện lõi có điện dung thấp dành cho các đường truyền dài
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ
Sản phẩm đạt nhiều chứng nhận cho phép sử dụng rộng rãi và giảm số lượng loại linh kiện, từ đó đảm bảo tiết kiệm chi phí logistics
Điện áp vận hành 1000 V theo tiêu chuẩn UL, được phép sử dụng tại Bắc Mỹ.
Applications
For connecting frequency converters and servo motors
For fixed installation and occasional flexing without tensile strain
Can be used in dry and damp rooms
Suitable for medium mechanical stress
The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance
Suitable for outdoor use, subject to the temperature range
Dùng cho lắp đặt cố định và di chuyển thỉnh thoảng mà không có ứng suất kéo
Có thể sử dụng ở cả những nơi khô ráo lẫn ẩm ướt
Thích hợp cho các điều kiện chịu tải cơ học trung bình
Thích hợp để sử dụng ngoài trời, tùy thuộc vào phạm vi nhiệt độ.
Technical Attributes
General Information
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp séc-vô |
| Copper index | 193.700 kg/km |
| Copper index (lb) | 1301.470 lb |
| Trọng lượng | 325 kg/km |
Electrical Characteristics
| Điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện áp thử nghiệm | 4 kV |
| Định mức dòng hiện tại theo | VDE 0298-4 |
| Điện áp định mức | 1000 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL AWM, 1000 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo cRU AWM |
| Điện áp danh định của lõi nguồn | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Lõi điều khiển điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |

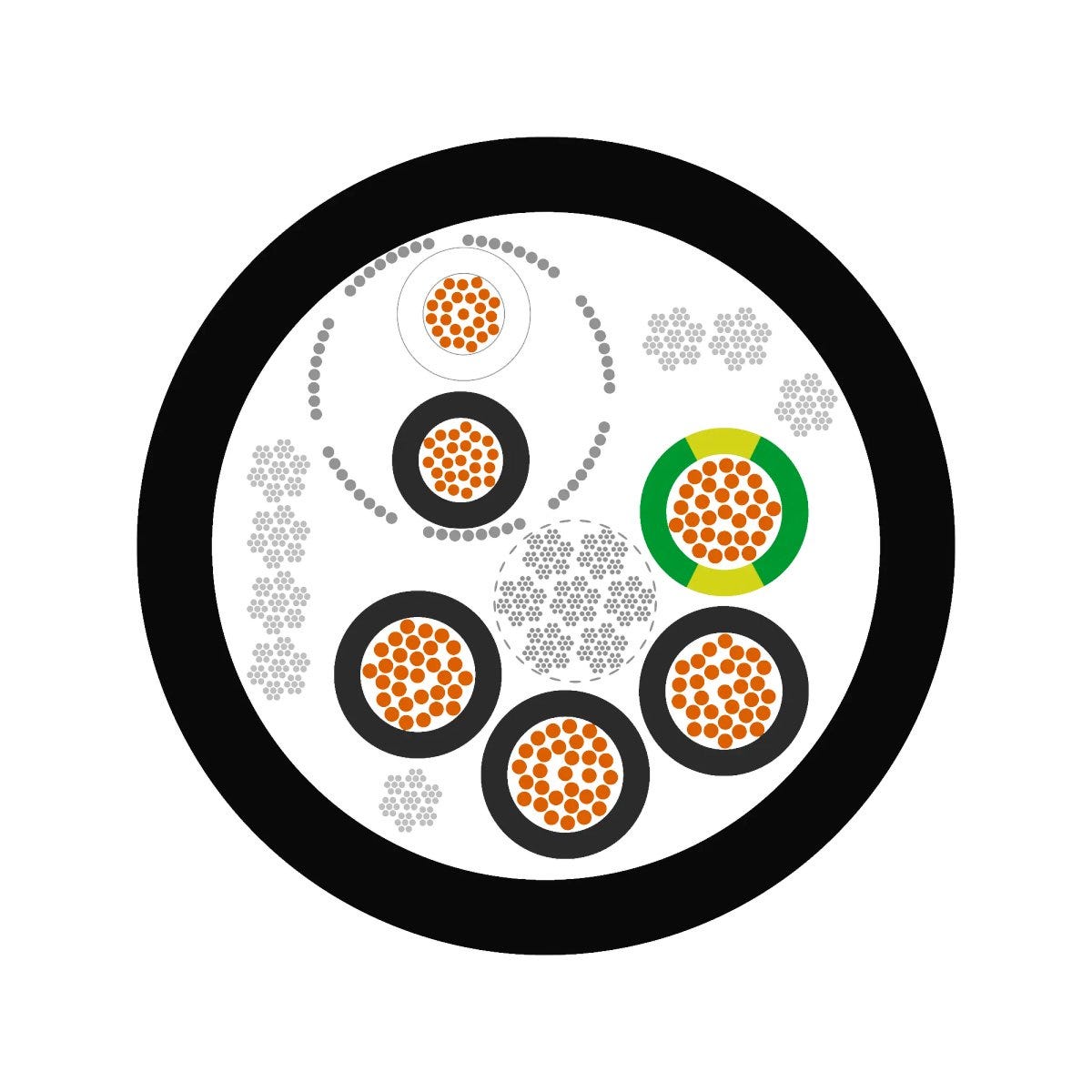

Product Design
| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 12.7 mm |
| Hệ thống truyền động/phản hồi tương thích | Nhiều loại |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 2.5 mm² |
| Số hiệu/kích thước dây dẫn | 7G2,5+(2x0,75) |
| Có lớp chống nhiễu | Không |
| Xác định lõi | Màu sắc và con số |
| Hình dạng cáp | Vòng |
| Số cặp | 1 |
| Màu của lớp vỏ ngoài | màu đen |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Loại chống nhiễu từng cặp | Dây bện đồng mạ thiếc |
| Mã hóa màu dây dẫn | EN 50334, VDE 0293-1 |
| Thành phần cáp 1 | Power core: 7G2.5 |
| Số lõi | 7 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polypropylene |
| Vật liệu nền của vỏ ngoài | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ | Đúng vậy |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PP |
| Màu RAL của vỏ bọc cáp | RAL 9005 |
| Thành phần cáp 2 | Control core pair: 1x(2x0.75), Shielding: Tin-plated copper braiding |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PVC |
Product Characteristics
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Điện dung thấp | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -5 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 76.2 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Linh hoạt, Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -5 °C đến 80 °C nhiệt độ tối đa của dây dẫn theo UL AWM, -5 °C đến 70 °C nhiệt độ tối đa của dây dẫn theo IEC, -5 °C đến 80 °C nhiệt độ tối đa của dây dẫn theo CSA AWM |
| Chống dầu | Đúng vậy |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 190.5 mm |
| Bán kính uốn tối thiểu, khi cố định | 6 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn theo IEC, đến 80 °C nhiệt độ tối đa của dây dẫn theo CSA AWM, đến 80 °C nhiệt độ tối đa của dây dẫn theo UL AWM |
| Khả năng chống cháy theo | IEC 60332-1-2, UL VW-1, CSA FT1 |
| Khả năng chống dầu theo | EN 50290-2-22: TM 54 |
| Chống tia UV theo tiêu chuẩn | EN ISO 4892-2, phương pháp A (cho phép thay đổi màu sắc), EN 50618, EN 50620 |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 80 |
Certifications and Standards
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Không |
| Chứng nhận UL AWM | 10492 theo UL 758 (e-file number: E63634), 2570 theo UL 758 (e-file number: E63634) |
| Được chứng nhận cUL | Không |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Được UL chứng nhận | Không |
| Chứng nhận cUR | AWM I A theo CSA C22.2 No. 210 (e-file number: E63634), AWM II A theo CSA C22.2 No. 210 (e-file number: E63634), AWM II B theo CSA C22.2 No. 210 (e-file number: E63634), AWM I B theo CSA C22.2 No. 210 (e-file number: E63634) |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Đúng vậy |
| Số chứng nhận EAC | ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Documentation
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- SIEMENS® là nhãn hiệu đã đăng ký của Siemens AG và chỉ được sử dụng cho mục đích cung cấp thông tin và so sánh., Bosch Rexroth® là nhãn hiệu đã đăng ký của Bosch Rexroth AG và chỉ được sử dụng với mục đích cung cấp thông tin và so sánh.
Product Family List
All articles from ÖLFLEX® SERVO 719
| Article number | Số hiệu/kích thước dây dẫn | Hệ thống truyền động/phản hồi tương thích | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|
| 1020060 | 4G1,5+(2x0,75) | Nhiều loại | 9.7 | 177 kg/km | ||
| 1020061 | 5G1,5+(2x0,75) | Nhiều loại | 10.6 | 203 kg/km | ||
| 1020062 | 7G1,5+(2x0,75) | Nhiều loại | 11.5 | 241 kg/km | ||
| 1020063 | 4G2,5+(2x0,75) | Nhiều loại | 11.1 | 238 kg/km | ||
| 1020064 | 7G2,5+(2x0,75) | Nhiều loại | 12.7 | 325 kg/km | ||
| 1020065 | 4G1,5+(2x1,5) | SIEMENS | 10.8 | 214 kg/km | ||
| 1020066 | 4G2,5+(2x1,5) | SIEMENS | 12.2 | 276 kg/km | ||
| 1020067 | 4G4+(2x1,5) | SIEMENS | 13.9 | 360 kg/km | ||
| 1020068 | 4G6+(2x1,5) | SIEMENS | 16.1 | 478 kg/km | ||
| 1020069 | 4G10+(2x1,5) | SIEMENS | 18.2 | 654 kg/km | ||
| 1020071 | 4G0,75+2x(2x0,34) | Bosch Rexroth | 9 | 121 kg/km | ||
| 1020072 | 4G1,5+2x(2x0,75) | Bosch Rexroth | 11.6 | 203 kg/km | ||
| 1020073 | 4G2,5+2x(2x1) | Bosch Rexroth | 13.6 | 286 kg/km | ||
| 1020074 | 4G4+2x(2x1,0) | Bosch Rexroth | 15.3 | 377 kg/km | ||
| 1020075 | 4G4+(2x1)+(2x1,5) | Bosch Rexroth | 15.5 | 396 kg/km | ||
| 1020076 | 4G6+(2x1)+(2x1,5) | Bosch Rexroth | 17.4 | 512 kg/km |
